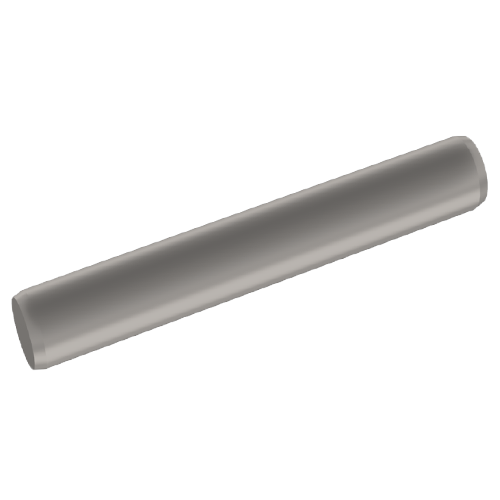

Dowel Pins
080.01.0116
Available immediately
Available immediately
080.10.0470
Available immediately
| Unit price | Quantity |
|---|---|
|
€44.40*
/
100
STK
|
from 100 |
Available immediately
080.01.0128
Available immediately
Available immediately
080.01.0314
Available immediately
| Unit price | Quantity |
|---|---|
|
€7.65*
/
100
STK
|
from 100 |
Available immediately
080.01.0105
Available immediately
| Unit price | Quantity |
|---|---|
|
€5.65*
/
100
STK
|
from 100 |
Available immediately
080.01.0205
Available immediately
| Unit price | Quantity |
|---|---|
|
€5.95*
/
100
STK
|
from 100 |
Available immediately
080.10.0428
Available immediately
| Unit price | Quantity |
|---|---|
|
€10.10*
/
100
STK
|
from 100 |
Available immediately
080.10.0008
Available immediately
| Unit price | Quantity |
|---|---|
|
€5.35*
/
100
STK
|
from 100 |
Available immediately
080.01.0110
Available in 10 days
| Unit price | Quantity |
|---|---|
|
€7.35*
/
100
STK
|
from 100 |
Available in 10 days
080.10.0410
Available immediately
| Unit price | Quantity |
|---|---|
|
€11.50*
/
100
STK
|
from 100 |
Available immediately
080.00.0210
Available immediately
| Unit price | Quantity |
|---|---|
|
€4.60*
/
100
STK
|
from 100 |
Available immediately
080.10.0210
Available immediately
| Unit price | Quantity |
|---|---|
|
€2.90*
/
100
STK
|
from 100 |
Available immediately
080.30.0308
Available immediately
| Unit price | Quantity |
|---|---|
|
€4.60*
/
100
STK
|
from 100 |
Available immediately
080.01.0312
Available in 15 days
Available in 15 days
080.00.0620
Available in 10 days
Available in 10 days
080.01.0620
Available in 15 days
Available in 15 days
080.01.0516
Available in 15 days
Available in 15 days
080.01.0616
Available in 15 days
Available in 15 days
080.01.0318
Available in 20 days
| Unit price | Quantity |
|---|---|
|
€7.65*
/
100
STK
|
from 100 |
Available in 20 days
080.10.0328
Available in 10 days
Available in 10 days
080.00.0524
Available in 10 days
Available in 10 days
080.00.0616
Available in 10 days
Available in 10 days
080.10.0208
Available in 15 days
Available in 15 days
080.01.0420
Available in 10 days
Available in 10 days
Stiftverbindungen kommen im Maschinenbau zum Einsatz, wenn Werkstücke formschlüssig in Radialrichtung der Befestigungselemente verbunden werden sollen. Durch das Eindrücken oder Einpressen eines Stifts mit Übermaß in eine Bohrung entsteht ein Kraftschluss, der eine haltbare Verbindung gewährleistet.
Dabei werden je nach Form Kegelstifte, Spannstifte, Kerbstifte und Zylinderstifte unterschieden, die folgende Funktionen haben:
- Fixierung von Bauteilen
- Sicherung von Bolzen und Muttern
- Wegbegrenzung (Anschlagstifte)
- fliegende Lagerung
- Federhalterungen
- scherfeste Verbindungen
Welche Stiftform Anwendung findet, hängt unter anderem von der geforderten Sitzfestigkeit, Lösbarkeit, Scherkraft und Fixiergenauigkeit ab. Zylinderstifte sind für lagesichere Verbindungen prädestiniert, bei denen die Lösbarkeit nicht im Vordergrund steht.
Bei ETTINGER erhalten Sie die zylindrischen Stifte in verschiedenen Ausführungen nach ISO bzw. DIN.
Diese Zylinderstifte stehen zur Auswahl
Im Sortiment finden Sie Zylinderstifte aus gehärtetem oder ungehärtetem Stahl, mit oder ohne Innengewinde, verschiedenen Nenndurchmessern und Nennlängen, ggf. Oberflächenbehandlung sowie diversen Toleranzfeldern. Des Weiteren liefern wir rostfreie Ausführungen aus Edelstahl A1 und A4.
Die Zylinderstifte entsprechen den Normen DIN 7 bzw. ISO 2338, jeweils mit Toleranzfeld m6: Die Normen sind in der Regel austauschbar. Beachten Sie aber, dass nach DIN die Gesamtlänge exklusive Kuppen, nach ISO inklusive Kuppen angegeben wird. Zylinderstifte mit Gewinde liefern wir nach ISO 8733 (Toleranzfeld m6, gehärtet). Produkte nach ISO 8734 bzw. DIN 6325 (Norm zurückgezogen) sind durchgehärtet und haben ebenfalls die Passung m6. Weitere Toleranzfelder erhalten Sie auf Anfrage.
Die genauen Spezifikationen bezüglich Stahlqualität, Härte, Maße etc. finden Sie beim jeweiligen Zylinderstift in unserem Onlineshop. Bestellen Sie in der gewünschten Verpackungseinheit günstig und unkompliziert – durch die hohe Lagerverfügbarkeit erhalten Sie Ihre Lieferung zeitnah.
