Gewebeschläuche
038.70.128
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
60,20 €*
/
1
STK
|
ab 1 |
Sofort verfügbar
038.70.013
Verfügbar in 15 Tagen
| Stückpreis | Anzahl |
|---|---|
|
190,20 €*
/
1
STK
|
ab 1 |
Verfügbar in 15 Tagen
038.70.016
Verfügbar in 15 Tagen
| Stückpreis | Anzahl |
|---|---|
|
242,80 €*
/
1
STK
|
ab 1 |
Verfügbar in 15 Tagen
038.70.008
Verfügbar in 60 Tagen
| Stückpreis | Anzahl |
|---|---|
|
297,00 €*
/
1
STK
|
ab 1 |
Verfügbar in 60 Tagen
038.70.019
Verfügbar in 15 Tagen
| Stückpreis | Anzahl |
|---|---|
|
125,00 €*
/
1
STK
|
ab 1 |
Verfügbar in 15 Tagen
038.70.010
Verfügbar in 15 Tagen
| Stückpreis | Anzahl |
|---|---|
|
333,40 €*
/
1
STK
|
ab 1 |
Verfügbar in 15 Tagen
Gewebeschläuche und Geflechtschläuche von ETTINGER für Kabelschutz und Kabelmanagement
Was ist ein Gewebeschlauch bzw. Geflechtschlauch?
Ein Gewebeschlauch (auch Geflechtschlauch) ist ein flexibler Kabelschutzschlauch aus textilen oder kunststoffbasierten Fasern. Er dient dazu, Kabelbündel zu bündeln, zu schützen und sauber zu führen.
Die Begriffe werden in der Praxis oft synonym verwendet. Technisch gibt es jedoch einen feinen Unterschied:
- Gewebeschlauch: meist dicht gewebt, geschlossene OberflächeGeflechtschlauch: geflochtene Struktur, dadurch dehnbarer und anpassungsfähiger
Im Alltag verschwimmt diese Unterscheidung häufig. Entscheidend ist daher weniger der Begriff als die konkrete Bauart.
Einsatzbereiche von Gewebe- und Geflechtschläuchen
Typische Anwendungen im Kabelmanagement:
- Maschinen- und Anlagenbau
- Automatisierungstechnik und Robotik
- Schaltschrankbau
- Fahrzeugtechnik
- Nachrüstungen und Erweiterungen bestehender Verkabelungen
Konkrete Aufgaben:
- Bündelung von Leitungen
- Schutz vor Abrieb und mechanischer Belastung
- Strukturierung komplexer Kabelstränge
- Führung bewegter Kabel
Varianten im Überblick
Klassischer Gewebeschlauch (geschlossen)
Der klassische Gewebeschlauch ist schlauchförmig geschlossen.
Eigenschaften
- Kabel müssen eingefädelt werden
- Sehr sauberer, kompakter Abschluss
- Hoher mechanischer Schutz
- Gut geeignet für neue Installationen
Einschränkung:
Nachträgliche Änderungen sind aufwendig. Stecker müssen oft entfernt werden.

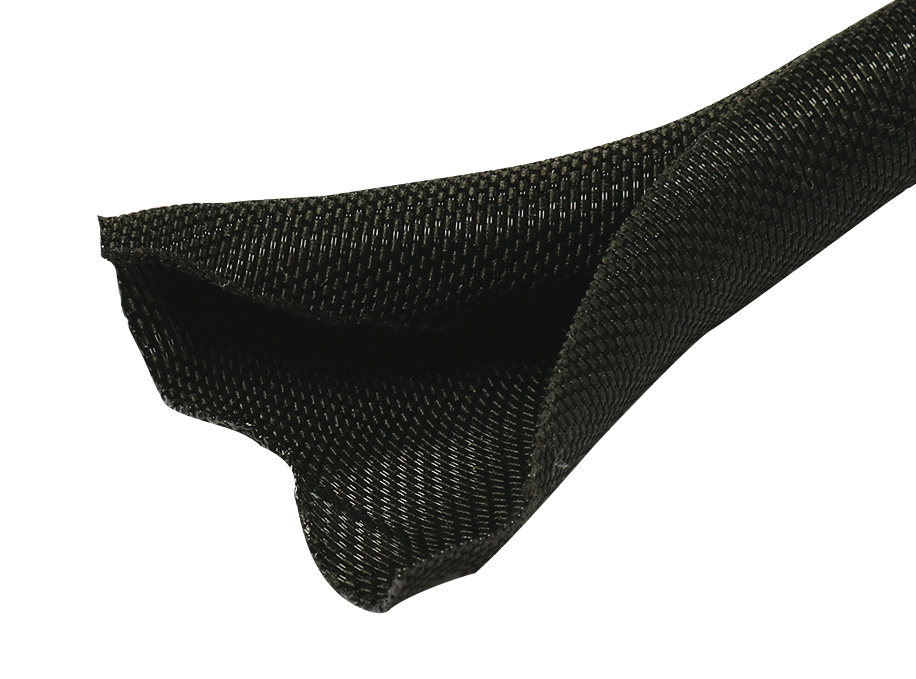

Selbstschließender Gewebeschlauch
(z. B. PLIOSIL WS von SES-STERLING)
Der selbstschließende Gewebeschlauch besitzt eine überlappende Struktur, die sich nach dem Einlegen der Kabel von selbst schließt. Ein typisches Beispiel ist PLIOSIL WS von SES-STERLING. Diese Bauart ist speziell für Anwendungen entwickelt, bei denen Kabel nachträglich ergänzt oder angepasst werden.
Eigenschaften:
- Seitliches Einlegen statt Einfädeln
- Schnelle Montage direkt am bestehenden Kabelbündel
- Nachträgliche Erweiterung jederzeit möglich
- Keine zusätzlichen Kabelbinder oder Klettverschlüsse nötig
- Hohe Flexibilität, auch bei bewegten Kabeln
- Wiederverwendbar nach Reparaturen oder Inspektion
- Einfacher Zugriff auf den Kabelstrang ohne Demontage der gesamten Installation
Technische Eigenschaften
- Material: Polyester oder vergleichbare Kunstfasern
- Struktur: gewebt oder geflochten
- Flexibilität: hoch bis sehr hoch (je nach Ausführung)
- Schutzfunktion: Abriebschutz, Bündelung, Führung
- Temperaturbeständigkeit: materialabhängig
- Bearbeitung: zuschneidbar (kalt oder heiß)
Verfügbare Größen
| Nenndurchmesser | 8 mm | 10 mm | 13 mm | 16 mm | 19 mm |
| Typische Anwendung | schmale Bündel | mittlere Bündel | Standardanwendungen | größere Kabelstränge | umfangreiche Verkabelung |
Unterschied: Gewebeschlauch vs. selbstschließender Gewebeschlauch
| Klassisch | Selbstschließend | |
| Montage | Einfädeln | seitliches Einlegen |
| Nachrüstung | aufwendig | einfach |
| Abzweigungen | schwierig | problemlos |
| Zeitaufwand | höher | gering |
| Flexibilität | hoch | sehr hoch |
| Wartung & Zugriff | eingeschränkt | einfacher Zugriff auf Kabelbündel |
| Wiederverwendbarkeit | eingeschränkt | wiederverwendbar |
Wann eignet sich welche Variante?
Klassischer Gewebeschlauch:
- bei neuen Installationen
- wenn ein geschlossener, kompakter Schutz gewünscht ist
Selbstschließender Gewebeschlauch:
- bei Nachrüstungen
- bei häufigen Änderungen
- bei komplexen oder schwer zugänglichen Kabelsträngen
Praxisperspektive
Genau hier zeigt sich der Unterschied:
- Geschlossene Schläuche: stabil, aber unflexibel
- Selbstschließende Lösungen: weniger perfekt im ersten Moment, dafür deutlich anpassungsfähiger
FAQ – Häufige Fragen
Gibt es einen Unterschied zwischen Gewebeschlauch und Geflechtschlauch?
Ja, technisch schon. Ein Geflechtschlauch ist geflochten und dadurch dehnbarer. Ein Gewebeschlauch ist dichter strukturiert. Im Sprachgebrauch werden beide Begriffe oft gleich verwendet.
Wann sollte ich einen selbstschließenden Gewebeschlauch einsetzen?
Immer dann, wenn Kabel nachträglich ergänzt oder geändert werden.
Muss ich Kabel vorher demontieren?
Beim klassischen Schlauch ja. Beim selbstschließenden nicht.
Bieten Gewebeschläuche Schutz?
Ja. Sie schützen vor Abrieb und mechanischer Beanspruchung.
Sind Abzweigungen möglich?
Mit selbstschließenden Varianten problemlos. Bei geschlossenen Schläuchen nur mit Aufwand.
Können die Schläuche zugeschnitten werden?
Ja. Je nach Material kalt oder mit Hitze.
Sind sie für bewegte Anwendungen geeignet?
Ja, insbesondere Geflechtschläuche mit hoher Flexibilität.
