Schlauchschellen & Schlauchklemmen
014.44.180
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
3,50 €*
/
10
STK
|
ab 10 |
Sofort verfügbar
014.44.150
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
3,29 €*
/
10
STK
|
ab 100 |
Sofort verfügbar
014.43.220
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
21,10 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
014.44.100
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
30,00 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
014.43.200
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
44,70 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
014.44.120
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
35,00 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
014.44.080
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,00 €*
/
10
STK
|
ab 10 |
Sofort verfügbar
014.43.250
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
28,10 €*
/
100
STK
|
ab 100 |
Sofort verfügbar
014.44.280
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,20 €*
/
10
STK
|
ab 100 |
Sofort verfügbar
014.44.250
Sofort verfügbar
| Stückpreis | Anzahl |
|---|---|
|
4,20 €*
/
10
STK
|
ab 100 |
Sofort verfügbar
014.43.813
Verfügbar in 30 Tagen
Verfügbar in 30 Tagen
014.43.350
Verfügbar in 20 Tagen
Verfügbar in 20 Tagen
Schlauchschellen von ETTINGER - Typen, Unterschiede und Einsatzbereiche
Was ist eine Schlauchschelle?
Eine Schlauchschelle ist ein mechanisches Verbindungselement zur Fixierung von Schläuchen auf Anschlüssen oder Schlauchverbindern. Sie sorgt dafür, dass Medien wie Flüssigkeiten oder Luft sicher geführt werden und keine Leckagen entstehen. Die Funktion basiert auf radialer Klemmkraft, die den Schlauch auf den Anschluss presst.
Schlauchschellen im Sortiment
Im Bereich Kabelmanagement umfasst das Sortiment verschiedene Bauarten für unterschiedliche Anforderungen.
Aktuell verfügbar sind unter anderem:
- Einrastschellen aus Kunststoff (PA 6.6, UL94-V2)
- Schlauchschellen nach DIN 3017 aus Edelstahl (z. B. A4)
- verschiedene Klemmbereiche von ca. 6,6 mm bis über 60 mm
- Varianten für Serienfertigung und Standardanwendungen
Einrastschellen sind in unterschiedlichen Größen und Farben erhältlich und werden häufig in Serienprozessen eingesetzt.
DIN 3017 Schellen bestehen typischerweise aus rostfreiem Stahl und decken Anwendungen
mit höherer mechanischer Belastung ab.
Welche Arten von Schlauchschellen gibt es?
DIN 3017 Schlauchschelle (Schneckengewinde)
Die DIN 3017 Schlauchschelle ist ein universeller Standard.
Eigenschaften:
- hohe Spannkraft
- stufenlos einstellbar
- wiederverwendbar
Einsatzbereiche:
- Flüssigkeits- und Luftsysteme
- mittlere mechanische Belastung
- Reparatur und Wartung
Drahtschelle
Die Drahtschelle ist eine einfache und wirtschaftliche Lösung.
Eigenschaften:
- kostengünstig
- einfache Bauform
- flexibel bei kleinen Durchmessern - passt sich den Anwendungsdurchmessern druckunabhängig an
Einsatzbereiche:
- Spiralschläuche
- kleine Durchmesser
- geringe Belastung
Federbandschelle nach DIN 3021
Die Federbandschelle erzeugt eine konstante Klemmkraft.
Eigenschaften:
- temperaturbeständig (-40 bis +120 °C)
- gleicht Ausdehnung aus (bei gleichbleibender Radialkraft)
- einfach anzubringen und wiederverwertbar
Einsatzbereiche:
- Automotive
- Kühlkreisläufe
- dynamische Systeme
Federschelle
Die Federschelle sorgt für gleichmäßige Druckverteilung.
Eigenschaften:
- kompensiert Durchmesseränderungen
- gleichmäßiger Runddruck
- schnelle Montage
Einsatzbereiche:
- ideal für elastische Schläuche
- Serienmontage
- temperaturabhängige Anwendungen

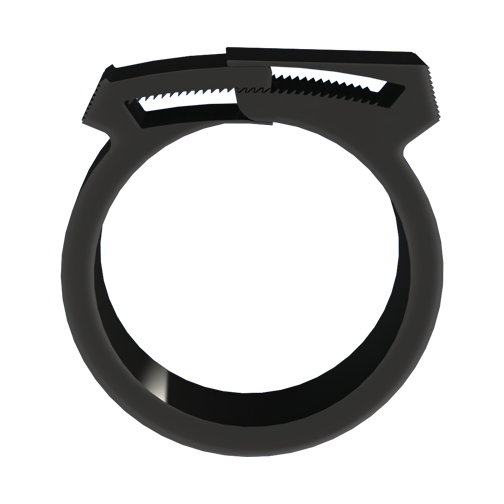

Einrastschelle (Clip-System)
Die Einrastschelle ist auf reproduzierbare Montage ausgelegt.
Eigenschaften:
- definierte Klemmkraft
- schnelle Verarbeitung
- teilweise wiederlösbar
Einsatzbereiche:
- Serienfertigung
- Kunststoffsysteme
- standardisierte Prozesse
Welche Schlauchschelle ist die richtige?
Die Auswahl hängt vom Einsatz ab:
- Standard & flexibel: DIN 3017 Schlauchschelle
- klein & einfach: Drahtschelle
- Temperatur & Bewegung: Federbandschelle
- elastische Materialien: Federschelle
- Serienmontage: Einrastschelle
Technische Merkmale im Überblick
Material:
- Edelstahl (z. B. A4)
- Kunststoff (z. B. Polyamid 6.6)
Eigenschaften:
- unterschiedliche Spannmechaniken
- temperaturabhängiges Verhalten
- wiederverwendbar oder einmalig
Normen:
- DIN 3017 für Schraubschellen
- UL94-V2 bei Kunststoffvarianten
Unterschied zu ähnlichen Produkten
Schlauchschellen unterscheiden sich von Kabelschellen oder Rohrschellen durch ihre Funktion:
- gezielte Abdichtung statt reiner Befestigung
- Anpassung an flexible Materialien
- Ausgleich von Druck- und Temperaturveränderungen
Im Gegensatz zu starren Verbindungen reagieren viele Schellen flexibel auf Bewegung und Materialverhalten.
Einsatzbereiche
Typische Anwendungen:
- Maschinenbau
- Automotive
- Sanitärtechnik
- Elektrotechnik
- Industrieschläuche und Leitungssysteme
Schlauchschellen werden überall dort eingesetzt, wo Medien sicher geführt und
Verbindungen zuverlässig fixiert werden müssen.
FAQ – Häufige Fragen
Welche Schlauchschelle ist die richtige?
Die Wahl hängt von Schlauchmaterial, Temperatur und Belastung ab.
Welche Schlauchschelle ist für Serienproduktion geeignet?
Einrastschellen sind für reproduzierbare Montageprozesse ausgelegt.
Welche Schlauchschelle ist temperaturbeständig?
Federbandschellen eignen sich für wechselnde Temperaturen.
Kann man Schlauchschellen wiederverwenden?
DIN 3017 Schellen sind in der Regel wiederverwendbar.
Welche Schlauchschelle für kleine Durchmesser?
Drahtschellen werden typischerweise für kleine Schlauchgrößen verwendet.
Was ist der Unterschied zwischen Kunststoff- und Metallschellen?
Kunststoffschellen sind leichter und korrosionsfrei, Metallschellen bieten höhere
Spannkräfte.
Vergleich der Schlauchschellen
| DIN 3017 | hohe Spannkraft, einstellbar, wiederverwendbar | Flüssigkeit, Wartung |
| Drahtschelle | günstig, flexibel, einfach | kleine Durchmesser |
| Federbandschelle | temperaturfest, konstant | Automotive |
| Federschelle | gleichmäßiger Druck | elastische Schläuche |
| Einrastschelle | reproduzierbar, schnell | Serienfertigung |
